Odkrywanie klocków hamulcowych: zasada działania strażników bezpieczeństwa samochodowego

Po naciśnięciu pedału hamulca samochód może się płynnie zatrzymać na krótkim dystansie. Za tym kryje się „cicha ochrona” klocków hamulcowych. Jako kluczowy element samochodowego układu hamulcowego, klocki hamulcowe stanowią „ostatnią linię obrony” zapewniającą bezpieczeństwo jazdy. Choć pozornie małe, ucieleśniają wyrafinowane zasady fizyczne i projekty inżynieryjne, a ich mechanizm roboczy bezpośrednio determinuje jakość skuteczności hamowania. Dzisiaj omówimy zasadę działania tego „strażnika” bezpieczeństwa warstwa po warstwie

I. Podstawowa struktura klocków hamulcowych: „Zespół ds. bezpieczeństwa” z wyznaczonymi rolami

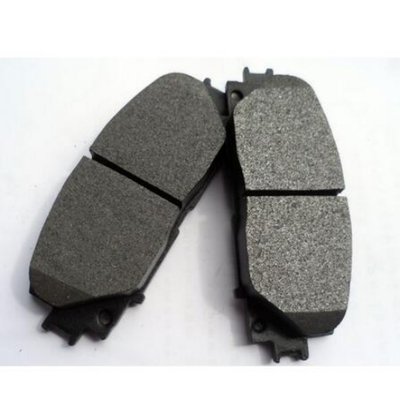

Aby zrozumieć zasadę działania klocków hamulcowych, należy najpierw poznać ich „strukturę kompozycyjną”. Kompletny zestaw klocków hamulcowych nie jest pojedynczą częścią, ale „zespołem” składającym się z wielu funkcjonalnych elementów, które współpracują ze sobą. Podstawowa struktura obejmuje:​

Warstwa materiału ciernego: Jest to „powierzchnia robocza”, która bezpośrednio styka się z tarczą hamulcową i jest kluczem do realizacji hamowania. Jego materiał to zazwyczaj kompozyt, zwykle obejmujący półmetaliczne, ceramiczne i organiczne materiały cierne. Różne materiały różnią się współczynnikiem tarcia,-odpornością na wysoką temperaturę i odpornością na zużycie, co bezpośrednio wpływa na skuteczność hamowania i żywotność.​

Stalowy podkład: pełniący funkcję „konstrukcji nośnej” materiału ciernego, jest zwykle wykonany z-płyt stalowych o wysokiej wytrzymałości. Odpowiada za zamocowanie warstwy materiału ciernego, równomiernie przenosząc nacisk podczas hamowania na powierzchnię cierną, a jednocześnie musi posiadać odpowiednią sztywność, aby uniknąć odkształceń.​

Klej: pełniąc rolę „mostu”, mocno wiąże materiał cierny ze stalowym podłożem, zapewniając, że nie odpadnie on ani nie rozdzieli się w środowisku hamowania o wysokiej-temperaturze i-ciśnieniu. Jest to ważne ogniwo zapewniające stabilność hamowania

-Podkładka tłumiąca/wstrząsy-Warstwa pochłaniająca dźwięk: instalowana z tyłu stalowego podłoża, wykonana z gumy lub materiałów włóknistych. Potrafi pochłaniać wibracje i hałas powstający podczas hamowania, poprawiać komfort jazdy i zapobiegać ostremu „hałasowi hamulców”.

Elementy te ściśle ze sobą współpracują, tworząc „podstawę bezpieczeństwa” klocków hamulcowych, zapewniając wsparcie konstrukcyjne dla późniejszego procesu hamowania.

II. Podstawowa zasada hamowania: przekształcanie tarcia w „moc hamowania”.

Istotą działania klocków hamulcowych jest zamiana energii kinetycznej samochodu na energię cieplną poprzez tarcie, która następnie jest odprowadzana przez układ odprowadzania ciepła, osiągając w ten sposób zmniejszenie prędkości lub zatrzymanie pojazdu. Proces ten jest zgodny z klasycznymi zasadami mechaniki fizycznej i można go podzielić na trzy kluczowe etapy:

1. Przenoszenie siły: „Przewodzenie mocy” z pedału na klocki hamulcowe

Kiedy kierowca naciska pedał hamulca, ta siła mechaniczna jest przekształcana w energię hydrauliczną za pośrednictwem głównego cylindra hamulcowego. Olej hydrauliczny przenosi ciśnienie na cylinder koła (zacisk) przy kole poprzez przewód hamulcowy. Pod wpływem ciśnienia hydraulicznego cylinder koła wypycha tłok na zewnątrz, powodując ruch warstwy materiału ciernego klocka hamulcowego w kierunku tarczy hamulcowej. Ten krok kończy konwersję z „siły sterującej” na „siłę wykonawczą”, przygotowując się do hamowania ciernego

2. Opór generujący tarcie: „kluczowe ogniwo” konwersji energii kinetycznej

Kiedy warstwa materiału ciernego klocka hamulcowego styka się z szybko obracającą się tarczą hamulcową, natychmiast następuje tarcie. Zgodnie z fizycznym prawem tarcia wielkość tarcia jest proporcjonalna do ciśnienia normalnego (ciśnienia wywieranego przez cylinder koła) i współczynnika tarcia (charakterystyki powierzchni styku materiału ciernego z tarczą hamulcową). W tym czasie energia kinetyczna poruszającego się samochodu poprzez tarcie zamienia się w dużą ilość energii cieplnej, a temperatura tarczy hamulcowej i klocków hamulcowych natychmiast wzrasta (przekraczając 600 stopni podczas intensywnego hamowania).

Podczas tego procesu warstwa materiału ciernego stawia opór poprzez niewielkie zużycie, utrudniając obrót tarczy hamulcowej. Ponieważ tarcza hamulcowa jest sztywno połączona z kołami, dodatkowo napędza koła w celu zmniejszenia prędkości. Warto zauważyć, że wysokiej jakości klocki hamulcowe-zachowują stosunkowo stabilny współczynnik tarcia. Nawet w skomplikowanych środowiskach, takich jak wysoka temperatura i wilgotność, mogą uniknąć „fadingu termicznego” (osłabionej skuteczności hamowania) spowodowanego gwałtownym spadkiem współczynnika tarcia.​

3. Rozpraszanie ciepła i resetowanie: „mechanizm cyrkulacyjny” zapewniający trwałe hamowanie

Jeśli duża ilość ciepła wytworzonego podczas hamowania nie zostanie w odpowiednim czasie odprowadzona, temperatura tarczy hamulcowej i klocków hamulcowych będzie zbyt wysoka, co nie tylko zmniejsza skuteczność tarcia, ale może także spowodować uszkodzenie elementów układu hamulcowego. Dlatego zarówno klocki hamulcowe, jak i tarcze hamulcowe są wyposażone w wyspecjalizowane konstrukcje odprowadzające ciepło: materiał cierny klocków hamulcowych jest zwykle wyposażony w rowki odprowadzające ciepło, a tarcze hamulcowe w większości przyjmują wentylowaną strukturę tarczy (z otworami wentylacyjnymi pośrodku), aby szybko odprowadzać ciepło poprzez przepływ powietrza.​

Kiedy kierowca zwolni pedał hamulca, ciśnienie hydrauliczne w cylindrze koła zostanie zwolnione, a tłok cofnie się pod działaniem sprężyny powrotnej. Klocki hamulcowe oddzielają się od tarczy hamulcowej, zanikają opory tarcia, a koła wznawiają swobodny obrót, przygotowując się do kolejnego hamowania. Cykl „resetowania - rozpraszania ciepła - hamowania” zapewnia ciągłe i stabilne działanie klocków hamulcowych.​

III. Kluczowe czynniki wpływające na skuteczność hamowania: więcej niż tylko „tarcie”.

Skuteczność hamowania klocków hamulcowych zależy nie tylko od materiału ciernego, ale także od kombinacji wielu czynników:

Dopasowanie współczynnika tarcia: zbyt wysoki współczynnik tarcia może prowadzić do zbyt czułego hamowania i blokowania kół-; zbyt niska spowoduje wydłużenie drogi hamowania. Dlatego współczynnik tarcia klocków hamulcowych musi być dostosowany do masy pojazdu i warunków jazdy (np. drogi miejskie, autostrady).​

Wysoka-odporność materiałów na temperaturę: wysokie temperatury podczas intensywnego hamowania sprawdzają stabilność materiałów ciernych. Materiały-wysokiej jakości mogą utrzymać parametry tarcia w wysokich temperaturach i uniknąć blaknięcia termicznego; materiały gorszej jakości mogą ulegać zwęgleniu pod wpływem wysokich temperatur, co może prowadzić do awarii hamulców.​

Dopasowanie klocków hamulcowych do tarczy hamulcowej: Powierzchnia cierna klocków hamulcowych musi idealnie pasować do tarczy hamulcowej. Niewystarczające dopasowanie zmniejszy powierzchnię styku, zmniejszy tarcie, wydłuży drogę hamowania, a także może powodować nietypowy hałas.

Skuteczność przenoszenia ciśnienia hamulca: Skuteczność uszczelnienia przewodu hamulcowego i stan oleju hydraulicznego wpływają na przenoszenie ciśnienia. Jeśli nastąpi wyciek lub pogorszenie jakości oleju hydraulicznego, doprowadzi to do niewystarczającej siły hamowania i wpłynie na działanie klocków hamulcowych

IV. Dlaczego klocki hamulcowe są „materiałami eksploatacyjnymi”? Logika bezpieczeństwa stojąca za zużyciem

Uważni właściciele samochodów przekonają się, że klocki hamulcowe wymagają regularnej wymiany. Dzieje się tak dlatego, że tarcie podczas hamowania w sposób ciągły zużywa warstwę materiału ciernego. Gdy grubość materiału ciernego spadnie do mniej niż 3 mm, skuteczność hamowania znacznie spadnie, a w ciężkich przypadkach stalowe podłoże może bezpośrednio ocierać się o tarczę hamulcową, powodując jej uszkodzenie.​

Szybkość zużycia jest ściśle powiązana z nawykami i środowiskiem jazdy: częste, nagłe hamowanie i-długotrwała jazda po zatłoczonych drogach (częste hamowanie) przyspieszają zużycie klocków hamulcowych; natomiast płynna jazda i rozsądne przewidywanie warunków drogowych (ograniczenie niepotrzebnego hamowania) może wydłużyć ich żywotność. Regularne sprawdzanie grubości klocków hamulcowych i zwracanie uwagi na sygnały takie jak nietypowy hałas podczas hamowania lub wydłużona droga hamowania to ważne nawyki zapewniające bezpieczeństwo jazdy.

Zasada działania klocków hamulcowych wydaje się prosta, ale w rzeczywistości stanowi idealne połączenie konstrukcji mechanicznej, inżynierii materiałowej i zasad fizycznych. Od przenoszenia siły po opór wytwarzający tarcie, a także od rozpraszania ciepła i resetowania do ciągłego zużycia, każde ogniwo obraca się wokół głównego celu, jakim jest „bezpieczne hamowanie”. Zrozumienie mechanizmu działania klocków hamulcowych nie tylko pomaga właścicielom samochodów w lepszej konserwacji ich pojazdów, ale także głęboko uświadamia nam, że ten mały „materiał eksploatacyjny” jest „niewidzialnym strażnikiem” bezpiecznej jazdy. Jej jakość i stan bezpośrednio przekładają się na bezpieczeństwo każdej podróży
