Podkładki hamulcowe turbiny wiatrowej: podkład wiedzy branżowej
1. Funkcja i krytyczność:
CEL: Podkładki hamulcowe są istotnymi elementami bezpieczeństwa i operacyjnymi w turbin wiatrowych, wykorzystywanych głównie w dwóch systemach:
System hamulca skoku: trzyma poszczególne ostrza wirnika w pozycji (podczas wytwarzania energii, wyłączania lub warunków burzowych) i umożliwia kontrolowany obrót w celu regulacji skoku (kąt optymalizacji do wiatru). Preents niekontrolowany ruch ostrzy.
System hamulca odchylenia: trzyma NaCelle (obudowa turbinowa) stacjonarny skierowany do wiatru i umożliwia kontrolowaną obrót (łyk) w celu śledzenia zmian kierunku wiatru. Zapobiega niepożądanej obrotu nacelle.
Krytyczność: awaria może prowadzić do katastrofalnych zdarzeń, takich jak zawalenie się ostrza, niekontrolowana rotacja nacelle lub niezdolność do bezpiecznego zamknięcia podczas burz lub konserwacji. Są one niezbędne do bezpieczeństwa operacyjnego, integralności strukturalnej i kontroli mocy wyjściowej.
2. Środowisko operacyjne i wymagania:
Warunki ekstremalne: poddane trudnym środowiskom: Wahania o szerokiej temperaturze (-40 stopni do stopnia +80), wilgoć, spray solny (na morzu), kurz, wibracje i potencjalny lód.
Zastosowanie przerywane: w przeciwieństwie do hamulców samochodowych, często zawierają ładunki statyczne przez przedłużone okresy (godziny, dni, tygodnie) i są stosowane sporadycznie, a nie do ciągłego opóźnienia.
Wysoki moment obrotowy statyczny: Musi utrzymać ogromny moment obrotowy w stosunku do sił wiatrowych, próbując przesuwać ostrza (skok) lub obrócić nacelle (YAW).
Dynamiczny moment obrotowy (mniej powszechny): przede wszystkim hamulce statyczne, ale mogą wymagać wchłaniania energii kinetycznej podczas przystanków awaryjnych lub kontrolowanych powolnych upadków -.
Long Service Life: oczekuje się, że przetrwa 5 - 8 lat lub dłużej, aby zminimalizować kosztowne przestoje i konserwację turbiny, szczególnie na twardej - turbin offress offshore.
Niski konserwacja: Zaprojektowany z powodu minimalnej interwencji konserwacji z powodu trudnego dostępu.
3. Kluczowe technologie materialne:

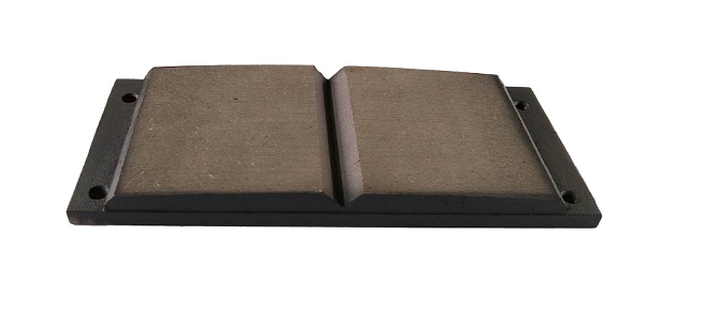

Metal spieknięty:
Kompozycja: miedź - lub żelazo - metalurgia proszkowa, często zawierające modyfikatory tarcia (grafit, ceramika), smarowanie i wzmocnienia strukturalne.
Zalety: Doskonała przewodność cieplna (studnia rozprasza ciepło), wysoka wytrzymałość, dobra odporność na zużycie, stabilny współczynnik tarcia w szerokim zakresie temperatur, działa dobrze przy wysokich obciążeniach statycznych. Historycznie dominujący.
Wyzwania: zawartość miedzi stoi w obliczu rosnącej kontroli środowiska (potencjalne wymywanie, przepisy). Może być głośno. Może być trudniejsze na dyskach.
Organic/żywica - Bonned (mniej powszechne dla głównych hamulców):
Skład: Materiały tarcia (włókna aramidowe, włókna mineralne, ceramika) związane w fenolowej lub innej matrycy żywicy.
Zalety: ogólnie cichsze, gładsze zaangażowanie, potencjalnie niższe koszty.
Wyzwania: Niższe przewodność cieplną (ryzyko przegrzania), mniej stabilne tarcia w bardzo wysokich temperaturach, potencjalnie wyższe wskaźniki zużycia przy ekstremalnych obciążeniach statycznych. Częściej w mniejszych turbinach lub systemach wtórnych.
Kompozyty ceramiczne (rosnący segment):
Kompozycja: Zaawansowana ceramika (np. Krzem krzemowy, tlen tlenku) w połączeniu z metalicznymi lub włókien węglowych w matrycy.
Zalety: Wyjątkowa wysoka stabilność temperatury -, bardzo wysoka odporność na zużycie, doskonała odporność na korozję, długa żywotność, przyjazna dla środowiska (często miedziana - wolna), niski hałas. Wydajność dobrze pasuje do wymagań na morzu.
Wyzwania: Wyższy koszt początkowy, potencjalnie bardziej kruchy, wymaga precyzyjnej produkcji i integracji projektowania systemu. Zdobycie znacznego udziału w rynku, zwłaszcza na morzu i w nowych projektach.
4. Wymagania dotyczące wydajności:
Wysoki i stabilny współczynnik tarcia statycznego (µ): kluczowe dla niezawodnej mocy trzymania. Musi pozostać spójne z czasem, temperaturą i narażeniem na środowisko. Minimalne „Fade”.
Niski współczynnik tarcia dynamicznego (µ): W przypadku dynamicznego stosowania gładkie zaangażowanie bez chwytania lub osądzania jest niezbędne, aby uniknąć uszkodzenia obciążeń układu napędowego.
Wyjątkowa odporność na zużycie: maksymalizuje żywotność serwisową, zmniejszanie kosztów przestojów i konserwacji. Zużycie dysku jest również rozważane.
Wysoka wytrzymałość mechaniczna i integralność: wytrzymaj siły o wysokim mocowaniu i naprężenia ścinające bez pękania lub rozwarstwiania.
Doskonałe właściwości termiczne: Wysoka przewodność cieplna w celu rozproszenia ciepła wytwarzanego podczas zastosowania (szczególnie dynamicznej) i wysokiej stabilności termicznej w celu odporności na degradację.
Odporność na korozję: niezbędne dla długowieczności, szczególnie w soli na morzu - środowiska natryskowe.
Spójność i niezawodność: Minimalna wariacja wydajności Pad - do - Pad i partia - Batch - ma kluczowe znaczenie dla przewidywalnego zachowania systemu.
Niski hałas i wibracje: Ważne dla przestrzegania środowiska i mechanicznej długowieczności.
5. Kierowcy i wyzwania branżowe:
Rozmiar i zwiększenie mocy turbiny: Większe turbiny (10 MW+, 15 MW+) narzucają znacznie wyższe obciążenia hamulce, wymagające podkładki o wyższej gęstości momentu obrotowego i trwałości.
Wzrost wiatru na morzu: surowsze środowiska (sól, wilgotność, trudność dostępu) napędzają popyt na ultra - niezawodne, odporne na korozję -, długie - podkładki życia (boostowanie ceramiki).
Przedłużenie istniejącej floty: programy powtarzania i rozszerzenia życia tworzą znaczący rynek wtórny dla podkładek zastępczych kompatybilny ze starszymi modelami turbin.
Koszt przestoju: wyjątkowo wysoki, zwłaszcza na morzu. Pads oferujący dłuższą żywotność bezpośrednio zmniejszają koszty operacyjne (OPEX).
Ciśnienie regulacyjne i środowiskowe: Pchnij w kierunku miedzi - Free Friction Materials (zasięg, przepisy EPA) sprzyjają spiekanym żelaznym i ceramicznym kompozytom. Przepisy dotyczące hałasu wpływają również na wybór padu.
Zmienność łańcucha dostaw i surowca: dostępność i koszt kluczowych materiałów (miedź, specyficzne włókna, ceramika) Wpływ na produkcję.
Innowacje techniczne: ciągłe badania i rozwój w celu poprawy wydajności (wyższa stabilność tymczasowa, dłuższa żywotność, lepsza odporność na korozję) przy jednoczesnym zmniejszeniu kosztów i wpływu na środowisko.
6. Kluczowi gracze (przykłady - są skoncentrowane):
Główni dostawcy systemu hamulca (często podkładki zaopatrzenia w ramach systemu): Altra Industrial Motion (Twiflex, Warner Electric, Svendborg Hamulce), Dellner Hamulce AB, Pintsch Bubenzer, Siebtechnik Tema, Hydratech Industries.
Specjalistyczni producenci materiałów tarcia: SGL Carbon, MIBA (Division Friction Division), Frenotecnica, Carlisle Brake & Tarcie (CBF), TMD Criction, Flertex, Różni specjaliści regionalni. Wiele podkładek zaopatrzenia bezpośrednio do OEM lub na rynku wtórnym.
7. Przyszłe trendy:
Przyspieszone przyjęcie kompozytów ceramicznych: szczególnie w przypadku nowych turbin offshore i wysokich aplikacji - ze względu na wydajność i korzyści środowiskowe.
Redukcja/eliminacja miedzi: rozwój wysokich - spiekanych żelaza i innych miedzi - wolnych materiałów lub kompozytowych materiałów.
„Inteligentne” podkładki i monitorowanie stanów: integracja czujników zużycia lub innej diagnostyki w celu konserwacji predykcyjnej, optymalizację czasu wymiany.
Zaawansowana produkcja: ulepszone procesy spiekania, produkcja addytywna dla złożonych geometrii lub gradientów materiału.
Koncentracja na nauce materialnej: nanotechnologia, nowe złożone preparaty dla zwiększonych właściwości.
Standaryzacja i certyfikat: Zwiększony nacisk na standardy branżowe do testowania i walidacji wydajności.
Wniosek:
Podkładki hamulcowe turbiny wiatrowej to wysoce zaprojektowane komponenty działające w wyjątkowo wymagających warunkach. Przemysł jest napędzany przez nieustępliwy wzrost wielkości i mocy turbiny, rozszerzenie w trudne środowiska morskie oraz rygorystyczne wymagania dotyczące bezpieczeństwa, niezawodności, długowieczności i zgodności środowiskowej. Technologia materialna jest kluczowym polem bitwy z spiekanym metalem (stojącymi w obliczu miedzi) i zaawansowanymi kompozytami ceramicznymi prowadzącymi ewolucję. Ponieważ energia wiatrowa będzie kontynuowana globalna ekspansja, wydajność, trwałość i zrównoważony rozwój tych krytycznych elementów tarcia pozostaną najważniejsze.
Zastosowana kluczowa terminologia:
System/hamulce: kontroluje kąt łopat wirnika.
System/hamulce: kontroluje orientację nacelle.
Tarcie statyczne: tarcie, gdy powierzchnie nie poruszają się względem siebie (trzymając moment obrotowy).
Tarcie dynamiczne: tarcie, gdy powierzchnie ślizgają się w stosunku do siebie.
Współczynnik tarcia (µ): Stosunek siły tarcia do siły normalnej.
Moment obrotowy: siła obrotowa.
Spiekany metal: sproszkowany metal sprężony i podgrzewany, tworząc ciało stałe.
Kompozyty ceramiczne: Materiały łączące macierze ceramiczne z włóknami/wypełniaczami.
OPEX: wydatki operacyjne.
Nacelle: Obudowa na szczycie wieży zawierającej generator, skrzynia biegów itp.
Zasięg: Regulacja dotyczące rejestracji, oceny, autoryzacji i ograniczenia chemikaliów (UE).
